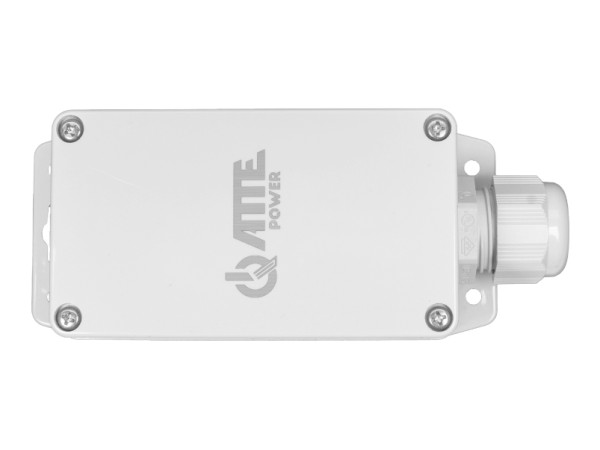

Moduł buforowy miniUPS-25-1-CA1 ATTE

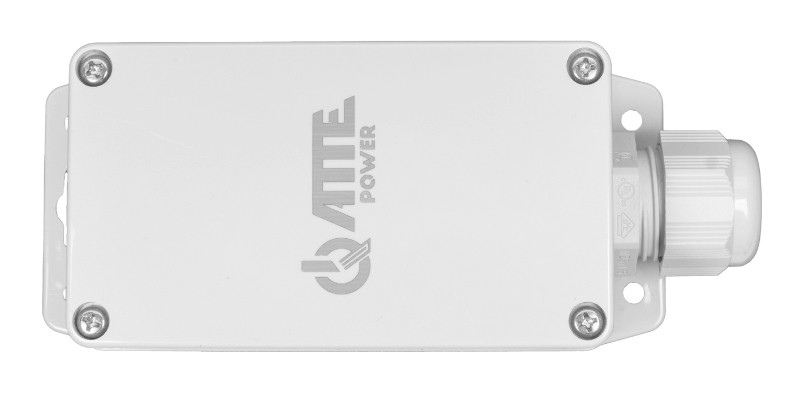

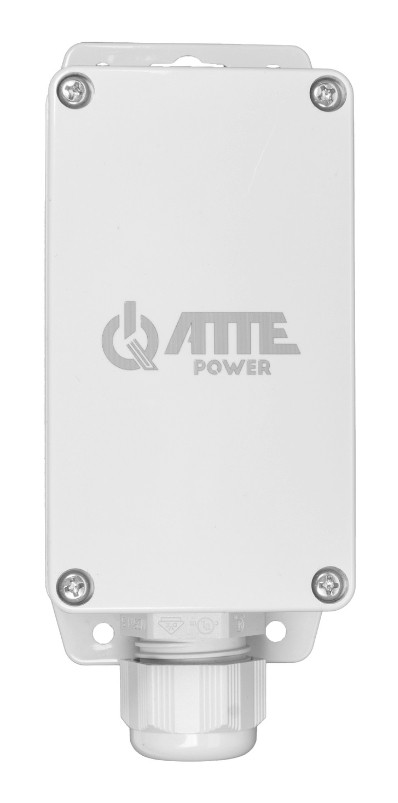

MiniUPS-25-1-CA1 to miniaturowy moduł buforowy przeznaczony do awaryjnego zasilania odbiorników PoE, w szczególności kamer IP. Urządzenie zintegrowane jest z obudową zewnętrzną ABOX-CA1 (o szczelności IP68) oraz wyposażone w akumulator 24Wh. Urządzenie zapewnia ciągłość pracy kamer IP PoE w przypadku zaniku napięcia zasilającego lub przerwania okablowania. Dzięki natychmiastowemu przełączeniu na zasilanie akumulatorowe eliminuje ryzyko utraty obrazu oraz przerw w monitoringu. Tak podłączona kamera może zapisać obraz na wbudowanej karcie pamięci, nawet bez połączenia z głównym rejestratorem. Dzięki zastosowaniu miniUPS-25-1-CA1, kamera IP może kontynuować rejestrację obrazu w sytuacjach awaryjnych. Podstawowym zastosowaniem miniUPS jest zapewnienie podtrzymania zasilania kamerze IP. Moduł zamontowany przy odbiorniku PoE zapewnia ciągłość pracy urządzenia i zwiększa odporność systemu na przerwy w komunikacji oraz przypadkowe lub celowe uszkodzenia okablowania. MiniUPS-25-1-CA1 automatycznie wykrywa brak zasilania i przełącza się na pracę akumulatorową. Przełączenie jest natychmiastowe dzięki czemu kamera nie zostanie wyłączona. Jeżeli moduł nie wykryje zasilania wejściowego oraz żadnego odbiornika na wyjściu automatycznie się wyłączy.

Przykładowe zastosowania:

• Podtrzymanie zasilania kamery IP monitorującej w kluczowych miejscach instalacji
• Zapewnia ciągłość pracy odbiornika IP PoE w przypadku przerwania okablowania
• Eliminuje ryzyko utraty obrazu oraz przerw w nagranym materiale
• Jako przenośne zasilanie PoE, używane do konfiguracji parametrów kamer IP

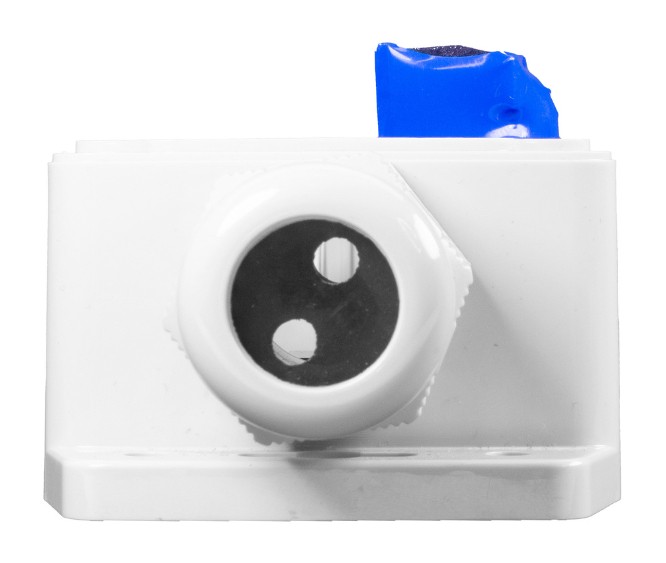

Przycisk START służy do załączenia PoE bez podłączania zasilania wejściowego. Sprawdza się do konfiguracji parametrów kamery bez konieczności użycia switcha PoE. Urządzenie posiada zewnętrzną obudowę IP68 umożliwiającą pracę urządzenia w warunkach zewnętrznych. MiniUPS-25-1-CA1 posiada wbudowany akumulator 24Wh, który składa się z dwóch ogniw LiFePO4 18650 o napięciu 3,6V oraz pojemności 3350mAh. To rozwiązanie umożliwia łatwą wymianę ogniw. Podanie zasilania na wejście bez żadnego urządzenia na wyjściu nie zasili modułu. Zasilanie ze switcha zostanie podane po podłączeniu modułu buforowego razem z odbiornikiem IP PoE. Porty w miniUPS-25-1-CA1 są przelotowe, co oznacza, że moduł nie ingeruje w autonegocjację, pomiędzy switchem PoE a odbiornikiem PoE. Przykładowo, jeżeli switch oraz odbiornik PoE pracują w standardzie 802.3at, to miniUPS nie przeszkodzi im w zestawieniu się na tym standardzie. Sygnalizacja pracy miniUPS odbywa się poprzez czerwoną diodę LED. Jeżeli dioda świeci światłem ciągłym oznacza to, że moduł ma zasilanie na porcie wejściowym. Miganie diody LED oznacza, że moduł przeszedł na pracę z akumulatora.

Przykład zastosowania miniUPS-25-1-CA1 do konfigurowania kamer IP bez użycia switcha PoE.

Przykład użycia miniUPS-25-1-CA1 do buforowego zasilenia dwóch kamer IP.

Przykład zastosowania miniUPS-25-1-CA1 do podtrzymania zasilania dla kamery IP oraz access pointa.

Cechy produktu

• Podtrzymanie zasilania dla odbiorników PoE
• Wbudowany akumulator 24Wh
• Możliwość uruchomienia urządzenia z akumulatora
• Obudowa zewnętrzna z wysokim stopniem ochrony IP68
• Niski pobór mocy

Specyfikacja
