Strefowa koncepcja ochrony odgromowej firmy Ewimar

Opublikowano: 13.04.2026


Współczesne instalacje elektroniczne, niezależnie od ich przeznaczenia, są nieustannie narażone na występowanie przepięć oraz wyładowań atmosferycznych. Skala zagrożenia zależy od wielu czynników: lokalizacji urządzeń, sposobu prowadzenia okablowania oraz konstrukcji samych budynków. Aby zapewnić optymalne bezpieczeństwo przy zachowaniu efektywności kosztowej, firma Ewimar opracowała strefową koncepcję ochrony, opartą na trzech grupach produktów o różnej skuteczności.

Trzy poziomy ochrony: ECO, PRO i EXT

Ewimar oferuje elastyczny dobór zabezpieczeń, które mimo identycznych gabarytów i wyglądu, różnią się parametrami technicznymi:

  • Seria ECONOMICAL (ECO): Przeznaczona do ochrony urządzeń wewnątrz budynków (strefa LPZ1 lub wyższe). Chroni przed indukowanym impulsem elektromagnetycznym, przepięciami elektrostatycznymi oraz działaniem paralizatorów. Posiada wbudowaną ochronę par PoE. Nie jest zalecana do infrastruktury krytycznej i przemysłowej.
  • Seria PROFESSIONAL (PRO): Rozwiązania o podwyższonej skuteczności dla instalacji wymagających ciągłości pracy. Oferują dwa stopnie eliminacji przepięć i skuteczność na poziomie 1kA (10/350 μs) oraz 2,5kA (8/20 μs) na każdą żyłę przewodu. Idealne do ochrony urządzeń montowanych na zewnątrz na granicy stref LPZ0 i LPZ1.
  • Seria EXTREME (EXT): Najbardziej zaawansowana technologicznie ochrona, dedykowana do przemysłu i infrastruktury krytycznej. Oprócz parametrów serii PRO, posiada superszybkie bezpieczniki MOSFET, które odcinają obwód w czasie zaledwie 1 μs po wykryciu wzrostu prądu.

Bezprzewodowy licznik impulsów elektrycznych JA-150EM-DIN

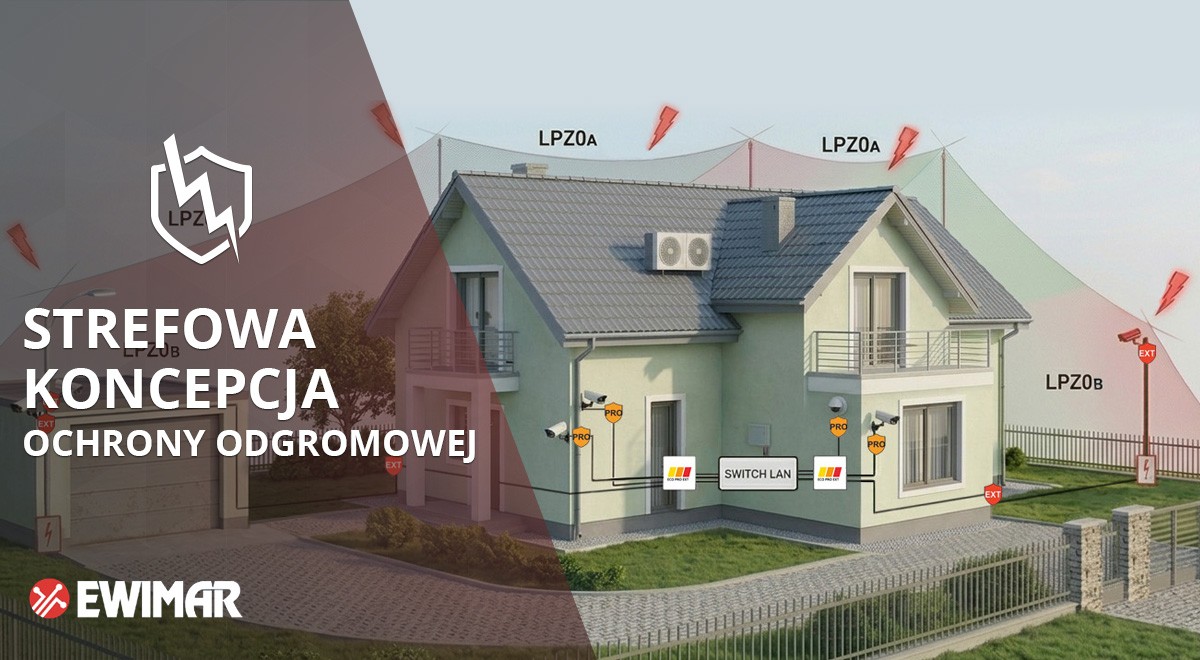

Przykład skoordynowanej ochrony odgromowej instalacji CCTV z uwzględnieniem całkowitych i częściowych prądów pioruna oraz przepięc zaindukowanych w przewodach.

Rodzaje stref ochrony odgromowej (LPZ)

Koncepcja strefowa pozwala na precyzyjne rozmieszczenie ograniczników w zależności od stopnia narażenia danego punktu instalacji:

Strefa Charakterystyka zagrożenia Zalecana ochrona
LPZ0A Strefa zewnętrzna; bezpośrednie wyładowanie piorunowe, pełne pole elektromagnetyczne. Wymaga najwyższego stopnia zabezpieczeń.
LPZ0B Strefa zewnętrzna chroniona przed bezpośrednim uderzeniem, ale narażona na pełne pole elektromagnetyczne i częściowe prądy pioruna. Produkty serii PRO lub EXT.
LPZ1 i wyższe Strefy wewnętrzne; prądy udarowe są tłumione na granicach stref poprzez ograniczniki i ekranowanie. Produkty serii ECO, PRO lub EXT w zależności od wymagań.

Koordynacja ochrony w praktyce

Skuteczna ochrona, np. w systemach CCTV, wymaga skoordynowanego podejścia. Prądy udarowe w wyższych strefach mogą być redukowane poprzez podział prądu, dodatkowe ekranowanie oraz kaskadowe stosowanie ograniczników przepięć.

Należy pamiętać, że montaż ograniczników w miejscach niedostosowanych do koncepcji strefowej może nie zapewnić pełnego bezpieczeństwa i nadal stanowić zagrożenie dla instalacji.

Wszystkie zabezpieczenia przepięciowe marki Ewimar są dostępne w naszej ofercie. Po dodatkowe informacje oraz szczegółowe opisy systemów zapraszamy bezpośrednio na stronę producenta: https://ewimar.pl.
